2A320015熟悉施工平面圖

　　根據《建筑施工組織設計規范》GB/T50502-2009規定，施工現場平面布置圖通常應包括以下內容：

　　1．工程施工場地狀況；

　　2．?dāng)M建建（構）筑物的位置、輪廓尺寸、層數等；

　　3．工程施工現場的加工設施、存貯設施、辦公和生活用房等的位置和面積；

　　4．布置在工程施工現場的垂直運輸設施、供電設施、供水供熱設施、排水排污設施和臨時施工道路等；

　　5．施工現場必備的安全、消防、保衛和環境保護等設施；

　　6．相鄰的地上、地下既有建（構）筑物及相關環境。

　　考生應掌握施工組織設計平面圖應包含的主要內容，此考點易出多選題。在平面布置中，應重點掌握塔吊等常用大型機械布置的原則，施工現場消防通道的設置規定，施工現場消火栓設置原則。此部分內容出題頻率極高，考生應熟記相關數字指標。

　　[案例2A320015-2]

　　1．背景

　　某建筑工程位于市區，建筑面積22000㎡，首層平面尺寸為24m×120m，施工場地較狹小。開工前，施工單位編制了施工組織設計文件，進行了施工平面圖設計，其設計步驟如下：布置臨時房屋→布置水電管線→布置運輸?shù)缆?rarr;確定起重機的位置→確定倉庫、堆場、加工場地的位置→計算技術經濟指標。施工單位為降低成本，現場設置了3m寬的道路兼作消防通道?，F(xiàn)場在建筑物對角方向各設置了1個臨時消火栓，消火栓距離建筑物4m，距離道路3m.

　　2．問題

　?。?）該單位工程施工平面圖的設計步驟是否合理？正確的設計步驟是什么？

　?。?）該工程的消防通道設置是否合理？試說明理由。

　?。?）該工程的臨時消火栓設置是否合理？試說明理由。

　　3．分析與答案

　　[分析]

　　本案例考核考生對現場施工平面圖設計的熟悉程度。要求理解并掌握施工平面圖的設計步驟，臨時設施的布置要求。

　　[答案]

　?。?）不合理。合理的施工平面圖設計步驟是：確定起重機的位置→確定倉庫、堆場、加工場地的位置→布置運輸?shù)缆?rarr;布置臨時房屋→布置水電管線→計算技術經濟指標。

　?。?）不合理。因為根據規定，消防通道寬度不得小于4m.

　?。?）不合理。根據規定消火栓間距不大于120m；距離擬建房屋不小于5m，也不大于25m；距離路邊不大于2m.

　　2A320020施工進度控制

　　一、流水施工概念

　　所謂流水施工，就是將擬建工程項目的全過程在工藝上分解為若干個施工過程，將施工平面（或豎向上）劃分為若干個施工段（或施工層），然后按照施工過程組織相應的專業作業隊，專業作業隊按相應的順序、從前到后依次完成各個施工段（或施工層）的施工過程。

　　二、流水施工參數：

　　1．工藝參數，指一個流水組中施工過程的個數。

　　2．空間參數，指單體工程劃分的施工段或群體工程劃分的施工區個數。

　　3．時間參數，含三個方面：（1）流水節拍；（2）流水步距；（3）工期。

　　三、流水施工的組織類型

　　1．等節奏流水施工。

　　2．異節奏流水施工，其特例為成倍節拍流水施工。

　　3．無節奏流水施工。

　　掌握流水施工的概念、流水參數的種類和含義；流水施工的種類以及流水施工方式和組織過程。熟悉雙代號網絡計劃的應用程序、繪圖規則、時間參數的含義和計算方法，以及雙代號網絡計劃中的關鍵線路的判別方法。

　　雙代號網絡圖，特別是雙代號時標網絡圖，關于關鍵工作的確定、各工作時間參數計算。往年考試試題中，對于總時差、自由時差的計算出題頻率極高，考生應特別關注。

　　在多次專業考試中，雙代號網絡圖有時與合同索賠的案例題結合起來。

　　[案例2A320023-1]

　　1.背景

　　某現澆混凝土水池工程施工的項目分解結果、工作持續時間及施工順序見表2A320023-1.

　　某現澆混凝土水池工程各工序邏輯關系表表2A320023-1

　　2.問題

　?。?）繪制本工程的雙代號網絡計劃圖。

　　（2）指出本工程網絡計劃的線路、關鍵線路、關鍵工作和計劃工期。

　　3.分析與答案

　　[分析]

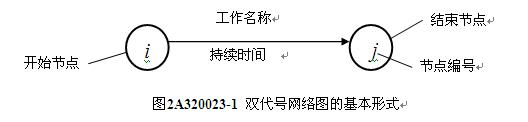

　　網絡圖是由箭線和節點按照一定規則組成的、用來表示工作流程的、有向有序的網狀圖形。網絡圖分為雙代號網絡圖和單代號網絡圖兩種形式，由一條箭線與其前后兩個節點來表示一項工作的網絡圖稱為雙代號網絡圖；而由一個節點表示一項工作，以箭線表示工作順序的網絡圖稱為單代號網絡圖。雙代號網絡圖由箭線、節點、節點編號、虛箭線、線路等五個基本要素構成。對于每一項工作而言，其基本形式如下。

　　根據實際案例繪制雙代號網絡圖時首先進行邏輯關系分析，再分析工藝關系和組織關系。繪圖順序是：確定排列方式，決定網絡圖布局，從起點節點開始自左向右根據分析的邏輯關系繪制網絡圖，檢查所繪網絡圖的邏輯關系是否有錯、漏等情況并修正，按繪圖規則完善網絡圖并編號。

　　[答案]

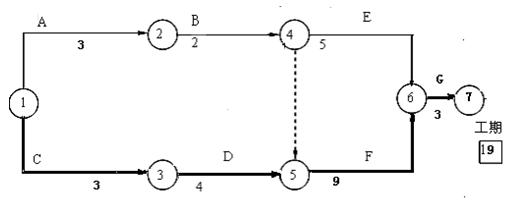

　?。?）本案例的網絡計劃見圖2A320023-2

　?。?）本工程網絡計劃線路有：

　　①→②→④→⑥→⑦（13d）；

　　①→②→④→⑤→⑥→⑦（17d）；

　?、?rarr;③→⑤→⑥－⑦（19d）。

　　其中最長的線路為關鍵線路，即：①－③－⑤－⑥－⑦，如圖中粗實線所示。關鍵工作為C、D、F、G工作，工期為19d.

　　[案例2A320023-2]

　　1．背景

　　某基礎工程施工分為三個施工段，每段施工包括挖土方、做灰土墊層、砌基礎三個施工過程，組織流水施工，項目分解結果、工作持續時間及施工順序如表2A320023-2所示。

　　某工程工序邏輯關系及作業持續時間表表2A320023-2

　　2．問題

　?。?）根據項目的施工順序，繪制本案例雙代號網絡計劃圖。

　　（2）計算本案例各工序的時間參數。

　?。?）判斷本工程網絡計劃的關鍵線路，并說明原因。

　　3.分析與答案

　　[分析]

　　雙代號網絡計劃時間參數的計算包括：工作最早開始時間（ES）和工作最早完成時間（EF），工作最遲完成時間（LF）和工作最遲開始時間（LS），以及工作總時差（TF）和工作的自由時差（FF）的計算。通過工作總時差的計算，可以方便地找出網絡圖中的關鍵工作和關鍵線路?？倳r差為“0”者，意味著該工作沒有機動時間，即為關鍵工作，由關鍵工作所構成的線路，就是關鍵線路。關鍵線路至少有一條，但不見得只有一條。

　　[答案]

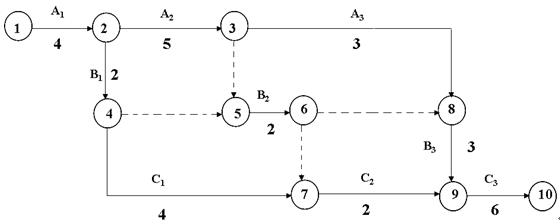

　?。?）本案例雙代號網絡計劃圖見圖2A320023-3.

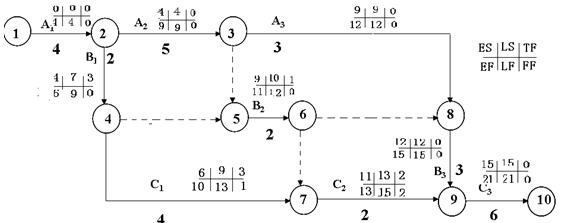

　?。?）本例的各工序時間參數的計算，見圖2A320023-4.

　?。?）本例中的關鍵線路為①－②－③－⑧－⑨－⑩。因為工序A1、A2、A3、B3、C3的總時差均為0，是本工程的關鍵工作，將關鍵工作依次相連所形成的通路就是關鍵線路。

　　關于進度控制知識點：建議考生重點研讀考試用書120～122頁[案例2A320024-2]，前鋒線法是進度控制最常見的方法之一，必須熟練掌握前鋒線的繪制及運用?？荚囍?，通常把前鋒線與索賠結合起來出案例題，通過判斷工作的進展情況及網絡計劃中工作的總時差等條件，考核考生的綜合運用能力。
