八、屋頂

　　屋頂是房屋頂部的覆蓋部分。屋頂?shù)淖饔弥饕袃牲c，一是圍護作用，二是承重作用。

　　屋頂主要由屋面面層、承重結構層、保溫層和頂棚等部分組成。

　　（一）屋頂類型

　　由于地域不同、自然環境不同、屋面材料不同、承重結構不同，屋頂?shù)念愋鸵埠芏唷?/p>

　　歸納起來大致可分為三大類：平屋頂、坡屋頂和曲面屋頂。

　　1．平屋頂

　　平屋頂是指屋面坡度在10％以下的屋頂，最常用的排水坡度為2％～3％。這種屋頂具有屋面面積小、構造簡便的特點，但需要專門設置屋面防水層。這種屋頂是多層房屋常采用的一種形式。

　　2．坡屋頂

　　坡屋頂是指屋面坡度在10％以上的屋頂。包括單坡、雙坡、四坡、歇山式、折板式等多種形式。這種屋頂?shù)奈菝嫫露却?，屋面排水速度快。其屋頂防水可以采用?gòu)件自防水（如平瓦、石棉瓦等）的防水形式。

　　3．曲面屋頂

　　屋頂為曲面，如球形、懸索形、鞍形等。這種屋頂施工工藝較復雜，但外部形狀獨特。

　?。ǘ┢轿蓓敇?gòu)造

　　與坡屋頂相比，平屋頂具有屋面面積小，減少建筑所占體積，降低建筑總高度，屋面便于上人等特點，因而被廣泛采用。

　　1．平屋頂排水

　　（1）平屋頂起坡方式。要使屋面排水通暢，平屋頂應設置不小于1％的屋面坡度。形成這種坡度的方法有兩種：第一是材料找坡，也稱墊坡。這種找坡法是把屋頂板平置，屋面坡度由鋪設在屋面板上的厚度有變化的找坡層形成。設有保溫層時，利用屋面保溫層找坡；沒有保溫層時，利用屋面找平層找坡。找坡層的厚度最薄處不小于20mm，平屋頂材料找坡的坡度宜為2％。第二種方法是結構起坡，也稱擱置起坡。把頂層墻體或圈梁、大梁等結構構件上表面做成一定坡度，屋面板依勢鋪設形成坡度，平屋頂結構找坡的坡度宜為3％。

　?。?）平屋頂排水方式?？煞譃橛薪M織排水和無組織排水兩種方式。

　?。?）屋面落水管的布置。屋面落水管的布置量與屋面集水面積大小、每小時最大降雨量、排水管管徑等因素有關。

　　2．平屋頂防水及構造

　　平屋頂?shù)姆浪俏蓓斒褂霉δ艿闹匾M成部分，它直接影響整個建筑的使用功能。平屋頂?shù)姆浪绞礁鶕?jù)所用材料及施工方法的不同可分為兩種：柔性防水和岡4性防水。

　　（1）柔性防水平屋頂?shù)臉?gòu)造。柔性防水屋頂是以防水卷材和瀝青類膠結材料交替粘貼組成|窮水層的屋頂。常用的卷材有：玻璃布、無紡布、再生橡膠卷材、合成橡膠卷材等。

　?、倬聿姆浪菝?。防水卷材應鋪設在表面平整、干燥的找平層上，找平層一般設在結構層或保溫層上面，用1：3水泥砂漿進行找平，其厚度為15～20mm。待表面干燥后作為卷材防水屋面的基層，基層不得有酥松、起砂、起皮現象。為了改善防水膠結材料與屋面找平層間的連接，加大附著力，常在找平層表面涂結合層一道。當屋面坡度小于3％時，卷材平行于屋脊，由檐口向屋脊一層層地鋪設，各類卷材上下層應搭接，多層卷材的搭接位置應錯開。為了防止屋面防水層出現龜裂現象，一是阻斷來自室內的水蒸氣，構造上常采取在屋面結構層上的找平層表面做隔氣層，阻斷水蒸氣向上滲透；二是在屋面防水層下保溫層內設排汽通道，并使通道開口露出屋面防水層，使防水層下水蒸氣能直接從透氣孔排出。

　　保護層是防水層上表面的構造層，它可以防止太陽光的輻射而致防水層過早老化。對上人屋面而言，它直接承受人在屋面活動的各種作用。柔性防水頂面的保護層可選用豆石、鋁銀粉涂料、現澆或裝配細石混凝土面層等。為防止冬季室內熱量向外的過快傳導，通常在屋面結構層之上、防水層之下設置保溫層。保溫層的材料為多孔松散材料，如膨脹珍珠巖、蛭石、爐渣等。

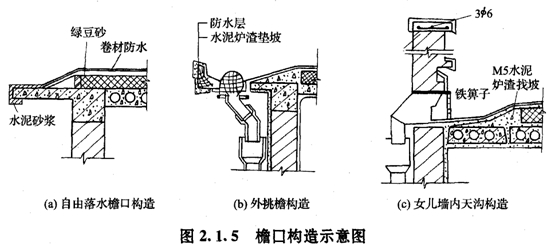

　　②柔性防水屋面細部構造。卷材防水屋面必須特別注意各個節點的構造處理。泛水與屋面相交處基層應做成鈍角（>135°）或圓弧（R°=50～100mm），防水層向垂直面的上卷高度不宜小于250mm卷材的收口應嚴實，以防收口處滲水。卷材防水檐口分為自由落水、外挑檐、女兒墻內天溝幾種形成，其構造如圖2.1.5所示。

　　當屋面采用有組織排水時，雨水需經雨水口排至落水管。雨水口分為設在挑天溝底部雨水口和設在女兒墻垂直面上的雨水口兩種。雨水口處應排水通暢，不易堵塞，不滲漏。

　　雨水口與屋面防水層交接處應加鋪一層卷材，屋面防水卷材應鋪設至雨水口內，雨水入口處應有擋雜物設施。

　?。?）剛性防水平屋頂?shù)臉?gòu)造。剛性防水就是防水層為剛性材料，如密實性鋼筋混凝土或防水砂漿等。

　?、賱傂苑浪牧稀傂苑浪牧现饕獮樯皾{和混凝土。由于砂漿和}昆凝土在拌和時摻水，且用水量超過水泥水化時所耗水量，混凝土內多余的水蒸發后，形成毛細孔和管網，成為屋面滲水的通道。為了改進砂漿和混凝土的防水性能，常采用加防水劑、膨脹劑，提高密實性等措施。

　?、趧傂苑浪菝鏄?gòu)造。剛性防水層做法：剛性防水屋面的找平層、隔氣層、保溫層、隔熱層，做法參照卷材屋面，防水層構造做法如表2.1.1所列。

　　表2.1.1剛性防水面層

　　剛性防水層屋面為了防止因溫度變化產生無規則裂縫，通常在剛性防水屋面上設置分倉縫（也叫分格縫）其位置一般在結構構件的支承位置及屋面分水線處。屋面總進深在10m以內，可在屋脊處設一道縱向分倉縫；超出10m，可在坡面中間板縫內設一道分倉縫。橫向分倉縫可每隔6～12m設一道，且縫口在支承墻上方。分倉縫的寬度在20mm左右，縫內填瀝青麻絲，上部20～30mm深油膏。橫向及縱向屋脊處分倉縫可凸出屋面30～40mm；縱向非屋脊處應做成平縫，以免影響排水。
