問：上海環球金融中心鋼結構設計中的結構體系是什么？

答：以下結構要素的有機結合形成一個抗側力的效率高且卻結構安全儲備的冗余度高的結構體系。

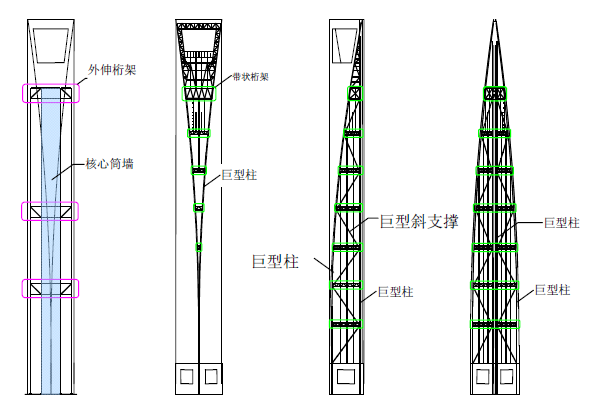

①巨型柱（Megacolumn）（內置鋼結構的巨型RC柱）、巨型斜支撐（Megadiagonal）（巨型混凝土填充鋼架斜支撐）、帶狀桁架（鋼架桁架）組成外圍巨型結構（圖1）

圖1

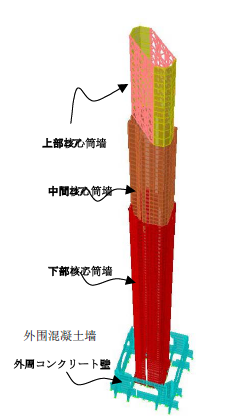

②內置鋼架的鋼筋混凝土設施核心。（圖2）

圖2

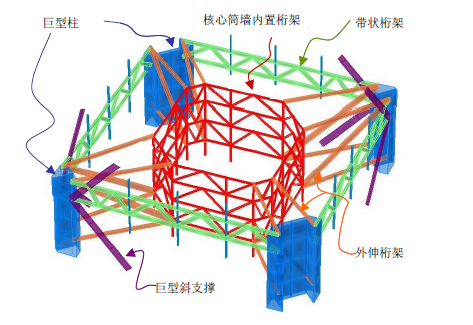

③在核心筒墻和外圍巨型結構的巨型柱之間產生相互聯結作用的3層高鋼架外伸桁架。（圖3、圖4）

圖3

圖4

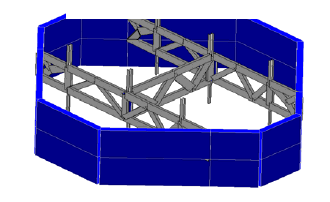

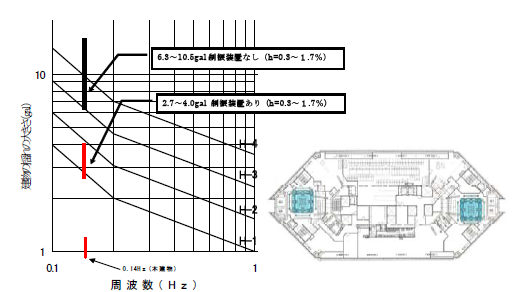

④把每12層的垂直荷載轉移到巨型柱和核心筒墻上的轉換桁架（圖5）和外圍的帶狀桁架（圖6），同時，為了確實實現及提供與本建筑頂尖性能相稱的居住性能，如圖7所示，在酒店層上部第90層設置了2臺可動質量為150t高效的主動控制阻尼器（主動控制多段鐘擺型）。

圖6

圖5

圖7
