問：國家體育場（鳥巢）屋蓋鋼結構支撐布置及設計技術條件是什么？

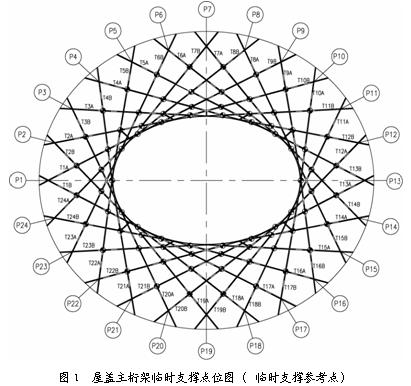

答：國家體育場（鳥巢）屋蓋鋼結構支撐布置及設計技術條件:國家體育場屋蓋鋼結構屬大跨度空間巨型桁架結構，構架自重產生的內力所占比例較大。根據鋼結構安裝施工組織設計，鋼結構總體安裝采用分段吊裝高空對接的方法（也簡稱散裝法）施工，在結構施工過程中設置了78個支撐點，支撐點設置在主桁架下弦交叉節點的位置，如下圖所示。

支撐塔架設計的技術條件來源于支撐卸載分析的結果，它給出了整體、分級同步的卸載過程中，各個支撐點在各個卸載子步的反力情況。統計其中每個點在所有步驟中的最大反力就是施加在支撐塔架上的使用荷載。同時，在桁架的安裝過程中，雖然支撐塔架所受的豎向力沒有在卸載過程中相應支撐點最大反力大，但先內環、后外環的安裝順序使得施工過程主桁架獨立承受的風荷載很大，并作為一個水平集中荷載施加在塔架的柱頂。因此，主桁架在安裝過程中所受的風荷載也是支撐塔架受力分析的一個控制工況。國家體育場的建筑頂面呈雙曲馬鞍形，最高點高度為69.1m，最低點高度為40.7m.這樣的屋蓋外形也決定其安裝過程中的支撐塔架的頂面整體外形也呈馬鞍形、塔架高，這是支撐設計的又一技術條件。
