背景資料

某電力工程公司項目部承接了一個光伏發電工程施工項目，光伏發電工程位于某工業園區12個倉庫的屋面，工程的主要設備、材料有光伏板(1.5×1m、18.5kg、30V、8A、255W)，直流匯流箱，并網型光伏逆變器，交流配電柜，升壓變壓器(0.4/10kV)，電纜，專用接插件等。

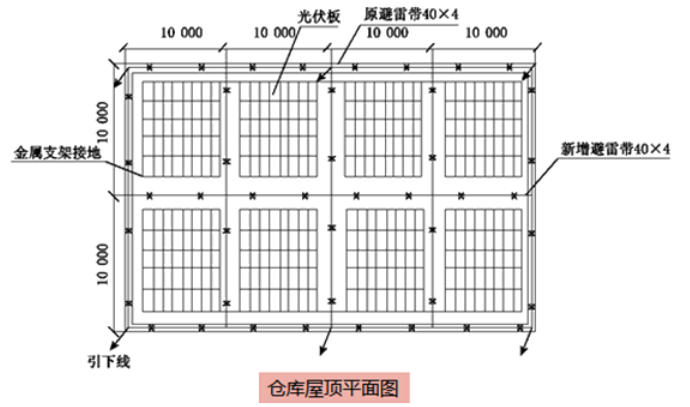

因光伏板安裝在倉庫屋面，倉庫建筑的防雷類別應提高一個等級，建筑屋面需增加避雷帶(見圖3);光伏板用金屬支架固定，并接地可靠，20塊光伏板串聯成一個光伏直流發電回路，用2芯電纜接到直流匯流箱。項目部依據規范和設計要求編制了光伏發電工程的施工技術方案，并在施工前進行了技術和安全交底。

在光伏發電工程的施工中發生了以下2個事件。

事件1：采購的鍍鋅扁鋼進場后未經驗收，立即搬運至倉庫屋面，進行避雷帶施工，被監理工程師叫停，后經檢查驗收達到合格要求，避雷帶施工后，倉庫建筑防雷類別滿足光伏發電工程要求。

事件2：在光伏板安裝互連后，用2芯電纜接到直流匯流箱時，某個作業人員沒有按施工技術方案要求進行操作，造成觸電事故，后經事故檢查分析，項目部有技術和安全交底記錄，并且交底的重點是光伏板接線時的防觸電保護措施。

光伏發電工程竣工驗收合格后，項目部及時整理施工記錄等技術資料，將完整的工程竣工驗收檔案移交給項目建設單位。

問題：

1.寫出本工程避雷帶材料驗收的合格要求。

2.本工程避雷帶應如何進行電焊連接?施工后的倉庫建筑為幾類防雷建筑?

3.造成觸電事故的直流電壓有多少伏?寫出施工技術交底記錄的要求。

4.光伏發電工程的竣工檔案應如何進行移交?

『正確答案』

1.避雷帶材料要求：有產品合格證;避雷帶應熱鍍鋅;鋼材厚度應大于或等于4mm;鍍層厚度應不小于65μm;避雷帶一般使用40mm×4mm鍍鋅扁鋼。

2.避雷帶的電焊連接：避雷帶之間的應用搭接焊接，搭接長度為扁鋼寬度2倍，三面施焊。

從圖中可以看出，施工后的倉庫建筑為二類防雷建筑(10m×10m)。

3.造成觸電事故的直流電壓為30V×20=600V

施工技術交底記錄要求：技術交底記錄應及時完成;參加施工技術交底人員必須簽字;技術交底記錄必須妥善保存，竣工后作為竣工資料進行歸檔。

4.竣工檔案的移交應編制《工程檔案資料移交清單》

(1)機電工程項目竣工檔案一般不少于兩套，一套由建設單位保管，一套(原件)移交當?shù)貦n案館。

(2)施工單位向建設單位移交工程檔案資料時，應編制《工程檔案資料移交清單》，雙方按清單查閱清點。移交清單一式兩份，移交后雙方應在移交清單上簽字蓋章，雙方各保存一份存檔備查。
